Cum alegi dimensiunea unui ecran LED pentru o conferință?
Pornești de la distanța până la ultimul rând, apoi de la ce afișezi. Pentru video și imagini, înălțimea ecranului e cel puțin 1/8 din distanța asta. Pentru slide-uri cu text și grafice, 1/6. Calculezi lățimea în format 16:9, o rotunjești la cabinete de 0,5 m și verifici că ecranul încape sub tavan, cu marginea de jos la 1,2–1,5 m de podea.
De la ce număr pornești?
De la distanța, în metri, dintre ecran și ultimul rând de scaune.
300 de oameni așezați în teatru, pe rânduri dese, stau într-o sală mai scurtă decât 300 de oameni la mese rotunde. Aceeași listă de invitați, ecrane diferite.
Dacă nu ai încă planul sălii, cere-l de la locație. Pe el măsori distanța de la scenă la ultimul rând și înălțimea liberă până la tavan. Cu 2 cifre, restul e calcul.
Ce înălțime trebuie să aibă ecranul?

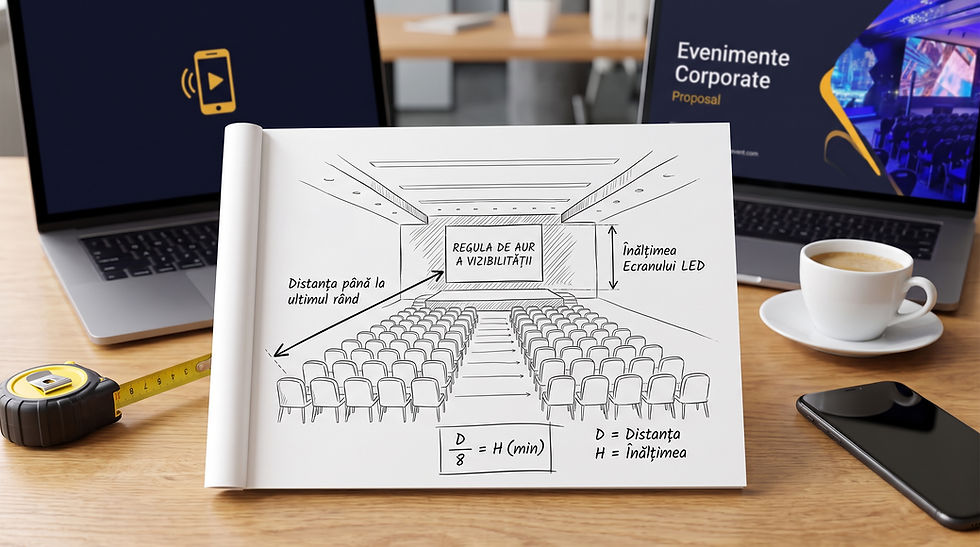

Înălțimea ecranului vine din ce trebuie să citească ultimul rând. Regula folosită în industrie, cunoscută ca 4-6-8, pleacă de la distanța până la ultimul rând (D):
Ce afișezi | Înălțime minimă | Exemplu, D = 24 m |
|---|---|---|
Video, fotografii, cameră live | D ÷ 8 | 3 m |
Slide-uri cu text, grafice simple | D ÷ 6 | 4 m |
Tabele, cifre mici, imagini medicale | D ÷ 4 | 6 m |
Rândul din mijloc corespunde standardului AVIXA DISCAS (ANSI/INFOCOMM V202.01), care leagă mărimea ecranului de cel mai mic element de pe slide. Dacă textul are cel puțin 3% din înălțimea imaginii, ultimul rând îl citește de la o distanță de 6 ori înălțimea ecranului.
Rândul de jos apare rar la conferințe. Când prezentarea are tabele dese, e mai simplu să schimbi slide-ul decât să construiești un ecran de 6 m înălțime.
Cum transformi înălțimea în dimensiunea reală?
Ecranele LED de închiriat se construiesc din cabinete de 0,5×0,5 m. Dimensiunea finală e mereu un multiplu de 0,5 m.
Formatul 16:9 exact iese doar la grile de 16×9 cabinete (8×4,5 m) și multiplii lor. Restul dimensiunilor sunt aproape de 16:9. La 5×3 m, un slide 16:9 lasă benzi subțiri sus și jos; la 6×3,5 m și 7×4 m, diferența e mică:
Ecran | Cabinete | Raport |
|---|---|---|
3,5×2 m | 7×4 | 1,75 |
5×3 m | 10×6 | 1,67 |
6×3,5 m | 12×7 | 1,71 |
7×4 m | 14×8 | 1,75 |
8×4,5 m | 16×9 | 1,78 |
10×5,5 m | 20×11 | 1,82 |
Rezoluția fiecărei dimensiuni, în pixeli:
Ecran | P3.9 | P2.9 |
|---|---|---|
3,5×2 m | 896×512 | 1.176×672 |
5×3 m | 1.280×768 | 1.680×1.008 |
6×3,5 m | 1.536×896 | 2.016×1.176 |
7×4 m | 1.792×1.024 | 2.352×1.344 |
8×4,5 m | 2.048×1.152 | 2.688×1.512 |
10×5,5 m | 2.560×1.408 | 3.360×1.848 |
Rezoluția ecranului e dimensiunea exactă la care trebuie făcut conținutul. Un slide 16:9 obișnuit se scalează fără probleme. Un video făcut special pentru eveniment se exportă direct la rezoluția din tabel.
Încape ecranul sub tavan?
Asta e verificarea pe care o sar cei mai mulți. Ai nevoie de 3 înălțimi adunate:
Marginea de jos: 1,2–1,5 m de la podea pentru public așezat, 1,8–2,4 m pentru public în picioare. Sub asta, capetele din față acoperă partea de jos a ecranului.
Ecranul: înălțimea calculată mai sus.
Spațiul de structură: 0,3–0,6 m deasupra ecranului pentru rigging sau pentru structura pe podea.
Dacă suma trece de înălțimea liberă a sălii, ai 2 variante: un ecran mai lat și mai scund, sau un ecran central mai mic plus 2 ecrane laterale. Candelabrele din sălile de hotel scad înălțimea utilă, așa că măsoară până la ele.

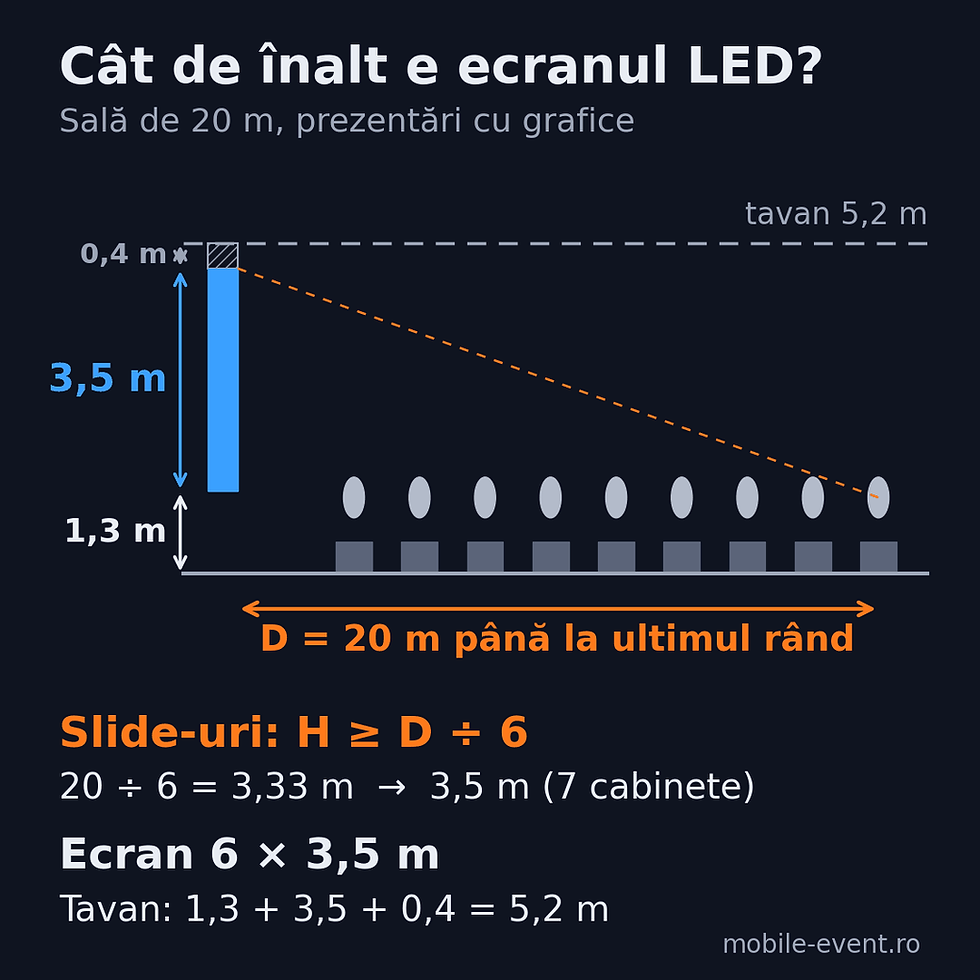

Exemplu calculat: 350 de oameni, sală de 20 m, prezentări cu grafice
D = 20 m, conținut cu text și grafice, deci înălțimea minimă e 20 ÷ 6 = 3,33 m. Rotunjim la 3,5 m (7 cabinete).
Lățimea în 16:9: 3,5 × 1,78 = 6,2 m. Rotunjim la 6 m (12 cabinete). Rezultă un ecran de 6×3,5 m, adică 21 m².
Tavanul minim: 1,3 m + 3,5 m + 0,4 m = 5,2 m.
Primul rând stă la 4 m, deci P3.9 e suficient (distanța minimă e circa 3,9 m).
Dacă sala are doar 4,5 m înălțime liberă, ecranul central poate avea cel mult 2,8 m, deci 2,5 m pe grila de cabinete. Atunci intră 2 ecrane laterale pentru cameră live. Configurările pe tipuri de săli sunt în ghidul de dimensionare pentru conferințe corporate.
Ce greșeli vezi cel mai des?
Ecran calculat din lista de invitați. Ecranul se calculează din distanța până la ultimul rând, iar forma sălii o schimbă.
Ecran pus direct pe scenă, fără ridicare. Primele 3 rânduri acoperă un sfert din imagine pentru restul sălii.
Slide-uri cu font de 14. Niciun ecran nu salvează textul prea mic. Cere speakerilor minimum 24 pt pe slide, cât să respecte pragul de 3% din înălțimea imaginii.
Pitch prea mare pentru primul rând. La P3.9, primul rând sub 4 m vede grila de pixeli.
Pentru dimensiuni recomandate pe tipuri de săli și număr de participanți, vezi ghidul de dimensionare pentru conferințe corporate.
Întrebări frecvente
Ce dimensiune de ecran LED îmi trebuie pentru 100 de persoane?
La 100 de persoane în teatru, ultimul rând stă de obicei la 10–12 m. Pentru slide-uri, înălțimea minimă e 1,7–2 m, deci un ecran de 3,5×2 m sau 4×2,5 m. Calculul exact pleacă de la planul sălii.
Ce raport de aspect aleg pentru ecranul de conferință?
16:9, pentru că așa se fac prezentările și semnalul de la camere. Formatele mai late, de tipul 32:9, merg când ecranul e și decor și prezentarea rulează într-o zonă a lui.
E mai bine un ecran mare sau 3 ecrane mai mici?
Peste 500 de participanți sau în săli adânci, un ecran central plus 2 laterale funcționează mai bine. Centralul rămâne pentru conținut, lateralele arată speakerul în cameră live.
Contează înălțimea tavanului la alegerea ecranului LED?
Da. Marginea de jos stă la 1,2–1,5 m, deasupra ecranului îți mai trebuie 0,3–0,6 m pentru structură. Într-o sală de 4,5 m, cu marginea la 1,3 m și 0,4 m de structură, ecranul poate avea cel mult 2,8 m, adică 2,5 m pe grila de cabinete.
Ce pixel pitch aleg pentru o sală de conferință?
Distanța minimă de vizionare în metri e aproximativ egală cu pitch-ul în milimetri. Cu primul rând la 4 m sau mai departe, P3.9 e suficient. Sub 4 m, sau dacă filmezi aproape de ecran, alegi P2.9.
